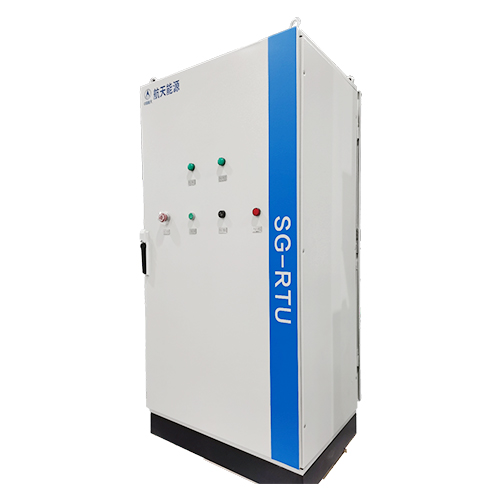

标准柜

标准柜

RTU机柜标配24路模拟量输入信号通道（AI信号），可采集压力、温度、差压、泄漏、阀位反馈等设备信号，标配1路模拟量输出信号通道 (AO信号），最多可选配4路模拟量输出信号，标配16路数字量输入通道（DI信号），可采集阀门位置反馈、电磁阀位置反馈、各种报警等数字量信号输入等，标配 16 路数字量输出通道 (DO信号），可对现场电动执行机构、电磁阀等进行远程控制。同时支持有线通讯、无线通讯 (DTU或ROUTER)。

0.00
0.00


RTU机柜标配24路模拟量输入信号通道（AI信号），可采集压力、温度、差压、泄漏、阀位反馈等设备信号，标配1路模拟量输出信号通道 (AO信号），最多可选配4路模拟量输出信号，标配16路数字量输入通道（DI信号），可采集阀门位置反馈、电磁阀位置反馈、各种报警等数字量信号输入等，标配 16 路数字量输出通道 (DO信号），可对现场电动执行机构、电磁阀等进行远程控制。同时支持有线通讯、无线通讯 (DTU或ROUTER)。

应用场景

APPLICATION SCENCE

适用于高中压用户、城市门站、分输站等，可实现数据集中采集与监视、包含控制器、通信模块、IO模块、电源模块、防雷、隔离栅、箱体等的集中控制。



产品特点

Product features

■ 高集成度：配置24路AI,4路AO,16路DI,16路DO, 4个485通讯接口及数据远传接口。

■ 防护性能：防护 IP54。

■ 电源设计：产品外电源设计，采用UPS系统供电。

■ 网络通讯：支持4G全网通及以太网通讯。

■ 自动报警：现场市电缺失，自动发送报警信号。

■ 配置合理：标准高性能交换机，系统冗余与非冗余（可选），IO点配置灵活。



配套管理平台

SUPPORTING MANAGEMENT PLATFORM



管理报表平台 SG-PMR



移动管理平台 SG-mPMR



典型案例

CLASSIC CASE


深圳燃气龙华调压站


项目包含SG-RTU自控系统控制柜 、监控场站全部数据以及可燃气体报警、安防系统信号等， 数据通过有线、无线双链路传输至调度中心，同时支持第 三方协议对接数据整合等功能。
