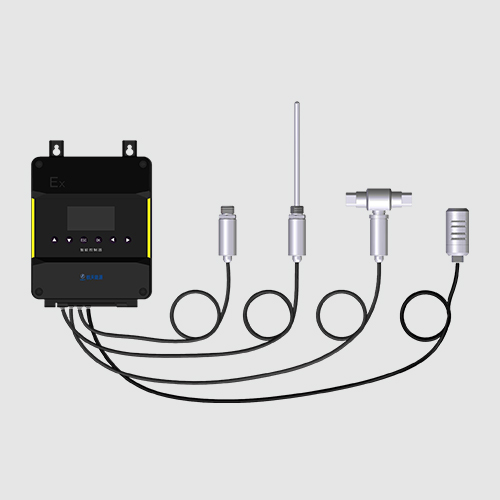

泄漏型数字控制器

泄漏型数字控制器

SG-TCU/EDL-MD采用可调谐半导体激光吸收光谱式 (TDLAS)气体传感器， 不受水汽、灰尘、背景气体等影响， 无零点漂移， 不需要标定，可全量程测量。支持4G/NB-loT通讯网络；配置功能强大的燃气安全监测预警平台 (SG-Pas)、微信小程序平台 (SG-MPas)；实现包含压力、泄漏、温度、差压、开关量（门禁、切断）数据实时监测与采集，数据定时上传或触发预警功能；满足数据采集、数据报警、数据显示、数据存储、数据分析、设备管理等多维度安全管理需求。

0.00
0.00


SG-TCU/EDL-MD采用可调谐半导体激光吸收光谱式 (TDLAS)气体传感器， 不受水汽、灰尘、背景气体等影响， 无零点漂移， 不需要标定，可全量程测量。支持4G/NB-loT通讯网络；配置功能强大的燃气安全监测预警平台 (SG-Pas)、微信小程序平台 (SG-MPas)；实现包含压力、泄漏、温度、差压、开关量（门禁、切断）数据实时监测与采集，数据定时上传或触发预警功能；满足数据采集、数据报警、数据显示、数据存储、数据分析、设备管理等多维度安全管理需求。

应用场景

Application scenario

中低压调压柜（箱）进出口压力、温度、差压、阀位监测和切断阀、门禁、泄漏等监测。也适用于含氢气体监测。



产品特点

Product features

■ 高频采样，甲院气体传感器最小采样频率5分钟。

■ 本安防爆， 适用于防爆 0区，可用于含氢天然气监测。

■ 大容量锂电池，标准通讯模式下1.5年长效工作。

■ 实时报警，经4G/NB-IoT网络发送报警信息至中心。

■ 自我诊断，识别各类故障， 故障码自动上传。

■ 运维便捷，固件远程升级，无需定时维护。



性能参数

PERFORMANCE INDEX

电池参数

3.6V锂电池

面板

液晶显示

测量介质

煤气或天然气

通道数

5

环境相对湿度

5% ~ 95%

配置方式

按键、管理平台、移动APP

环境温度

-20°C ~ +60°C

介质温度

-20°C ~ +60°C

防护等级

IP67

防爆标志

Ex ia IIC T4 Ga

额定电压

3.6 V

最大功耗

≤1.2W

温度精确度（满量程）

±0.5°C

测量精度

±0.5%FS

气体传感器原理

可调谐半导体激光吸收
     光谱式（TDLAS）

甲烷传感器精度

±5%LEL

甲烷传感器T90

20s

测量范围

0-100%LEL(5%VOL)

外形尺寸（L*H*W）

195mm*163mm*103 mm

重量

≤2.5Kg
