产品原理
Product principle

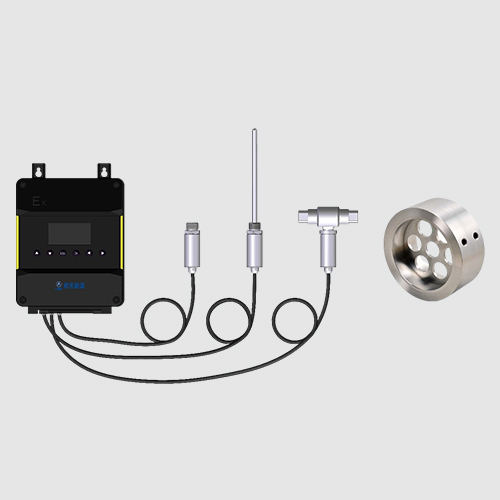

多孔圆盘流量传感器，安装在管道截面上，函数孔的尺寸和分布基于独特公式和测试数据定制，当燃气穿过函数孔时，气体被平衡调整，涡流达到最小化后形成流速分布有一定规律的紊流，再通过取压装置可获得稳定的差压信号，并根据伯努利方程计算出体积流量。
产品特点
Product features
■ 精度高、量程比宽、直管段压短损低。
■ 函数孔采用对称设计，减少涡流的形成和紊流摩擦，降低了动能损失，比传统节流装置压损降低1/2- 1/3。
■ ±0.3%FS高精度传感器，SS304不锈钢材质，寿命更长。
■ 本安防爆，可安装在防爆0区 ，防护等级：IP67。
■ 实时报警，经4G/NB-IoT网络发送报警信息至中心。
■ 自我诊断，识别各类故障， 故障码自动上传。
■ 运维便捷，固件远程升级，无需定时维护。
性能参数
PERFORMANCE INDEX
多通道数字控制器性能指标
MULTI-CHANNEL DIGITAL CONTROL UNIT PERFORMANCE INDEX
| 电池参数 | 3.6V锂电池 | 面板 | 液晶显示 |
测量介质 | 煤气或天然气 | 通道数 | 6 |
环境相对湿度 | 5% - 95% | 配置方式 | 按键、管理平台、移动APP |
环境温度 | -20°C ~ +60°C | 介质温度 | -20°C ~ +60°C |
防护等级 | IP67 | 防爆标志 | Ex ia IIC T4 Ga |
额定电压 | 3.6 V | 休眠电流 | ≤200uA |
温度精度 | ±0.5°C | 压力传感器精度
| ±0.3%FS |
差压传感器精度
| ±0.3%FS | 标况瞬时流量精度 | ±5% |
外形尺寸（L*H*W） | 195mm*163mm*103mm | 重量 | ≤2.5Kg |
多孔圆盘流量传感器性能指标
PERFORATED DISC FLOW SENSOR PERFORMANCE INDEX
| 测量介质 | 气体、液体 | 介质温度 | -250°C-850°C |
工况压力 | 最大42MPa | 公称直径 | DN50-DN250 |
长度尺寸 | 65mm | 重复性 | ±0.1% |
量程比 | 10: 1 | 压损 | 10-30%DP |
直管段 | 前2D+后2D，最小可至0.5D | 材质 | SS304 |
